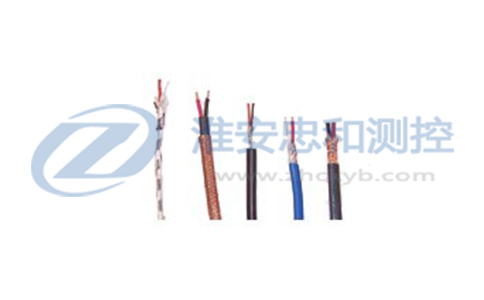

電子計算機屏蔽電纜

發布時間：2023-08-12 ??? 瀏覽次數：

產品特點及用途：
電子計算機屏蔽電纜用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。

電子計算機屏蔽電纜使用特性：
工作溫度：一般型不超過70℃，型號后帶105的最高不超過105℃。
最低環境溫度：固定敷設-40℃非固定敷設-15℃
額定電壓Uo/U：300/500V
最小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍
電子計算機屏蔽電纜主要技術指標：


屏蔽抑制系數≤			0.01	0.01
試驗電壓		V/1min	1000	1000
阻燃性			符合12666-90要求	符合12666-90要求
性能項目		單位	技術指標
			聚乙烯絕緣	聚氯乙烯絕緣
20℃時絕緣電阻	任一線對導體間	MΩ· km	500	25
	線對屏蔽間		1	1
工作電容（1kHz）	3型	pF/m	75	200
	1和2		90
電容不平衡（1kHz）		pF/M	1	/
電感電阻比	截面	μh/Ω	20 20 25 35	20 20 25 35
	0.5mm² 0.75mm² 1.0mm² 1.5mm²

電子計算機屏蔽電纜型號說明

項目	代號	說明
阻燃代號	/ ZR ZRA ZRB ZRC	非阻燃可省略阻燃 A級阻燃 B級阻燃 C級阻燃
系列代號	DJ	電子計算機（包括DCS系統）和電動儀表用
絕緣材料	Y V D W	聚乙烯聚氯乙烯低煙低鹵聚氯乙烯低煙無鹵聚氯烯烴
屏蔽材料	P P1 P2 P3	銅絲編織鍍錫銅絲編織銅/聚酯復合膜鋁/聚酯復合膜
護套材料	Y V D W	耐光熱聚乙烯聚氯乙烯低煙低鹵聚乙烯低煙無鹵聚烯烴
鎧裝材料	22	鋼帶鎧裝
導體種類	A B R	單股導體七股絞合導體多股軟導體
規格		填寫對數×（單元芯數×導體截面）對數N：1、2、3、………19 單元芯數 n:2、3 導體截面 S：0.5，0.75，1.0,1.5(mm2
